郭天祥51单片机开发教程学习(8)使用单片机免冷启动自动编程器

前言

由于STC烧录软件每次烧录程序的时候,都需要按一下学习板上的电源按钮,进行冷启动烧录,太麻烦,所以使用自动编程器,来取代冷启动烧录。

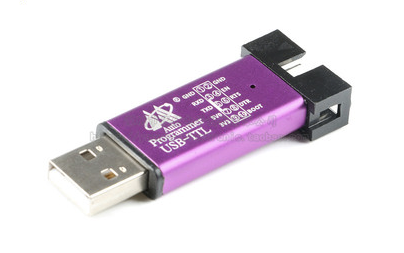

某宝上的自动编程器,支持STC全系列单片机。
file

不知道好用不好用,先买一个试试,反正很便宜,才几块钱一个。

接线

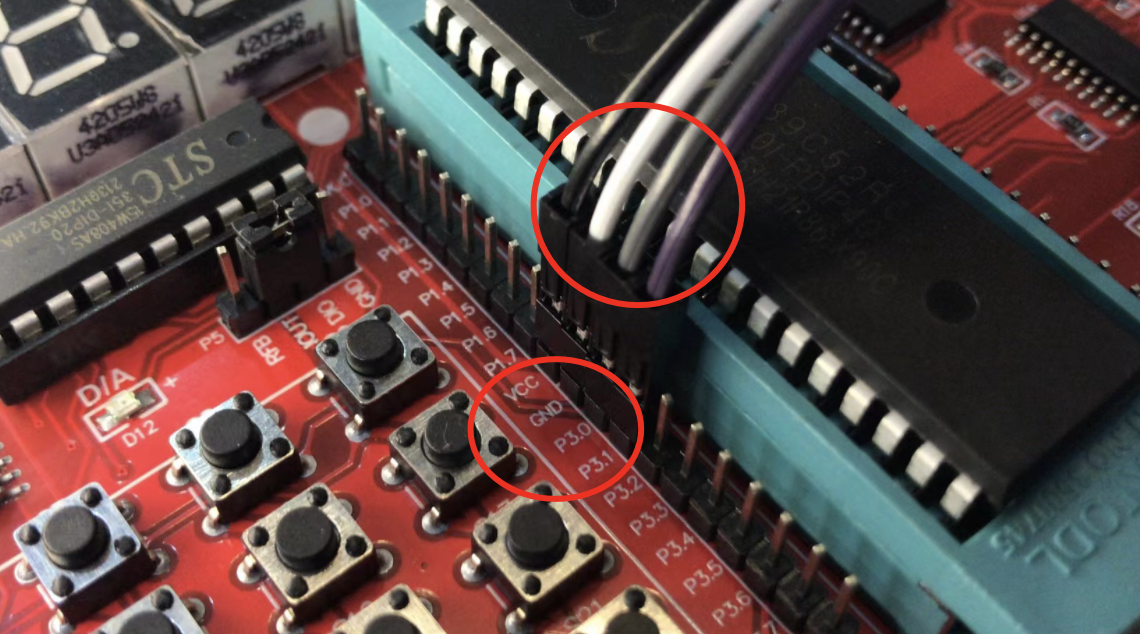

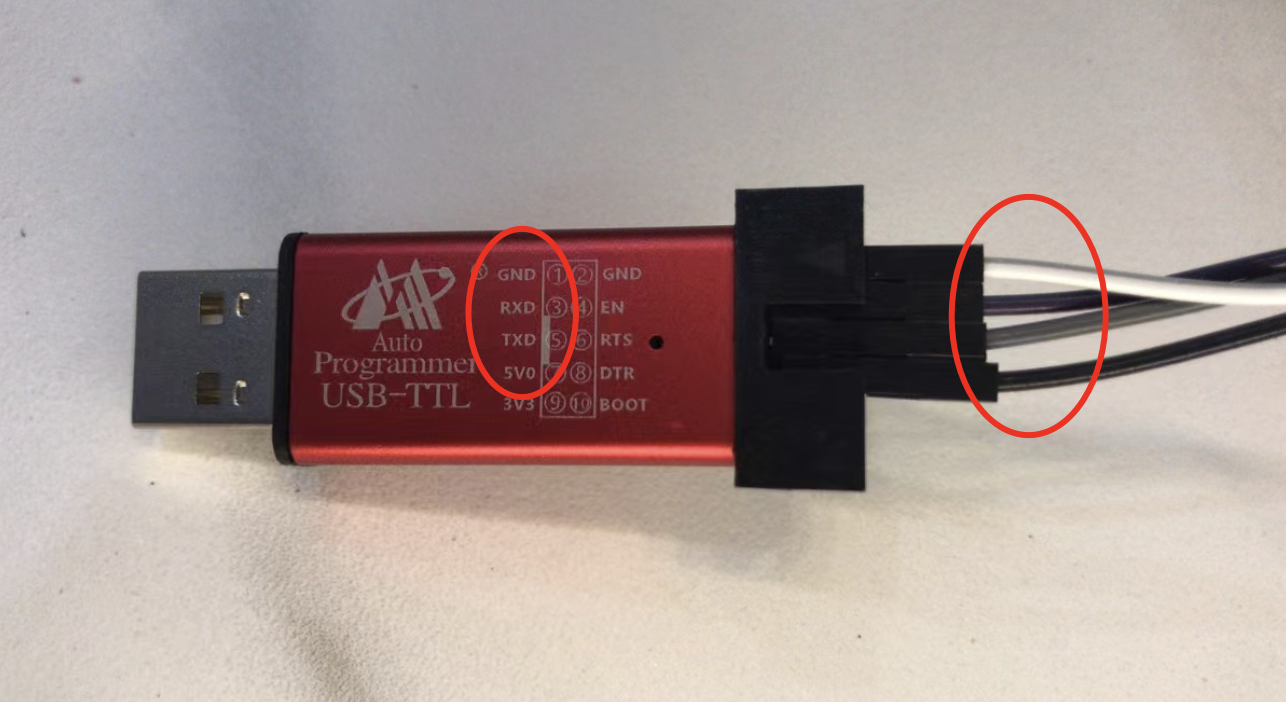

烧录只需要4个引脚:

  • 5V0接VCC
  • GND接GND
  • TXD接P3.0
  • RXD接P3.1

file

file

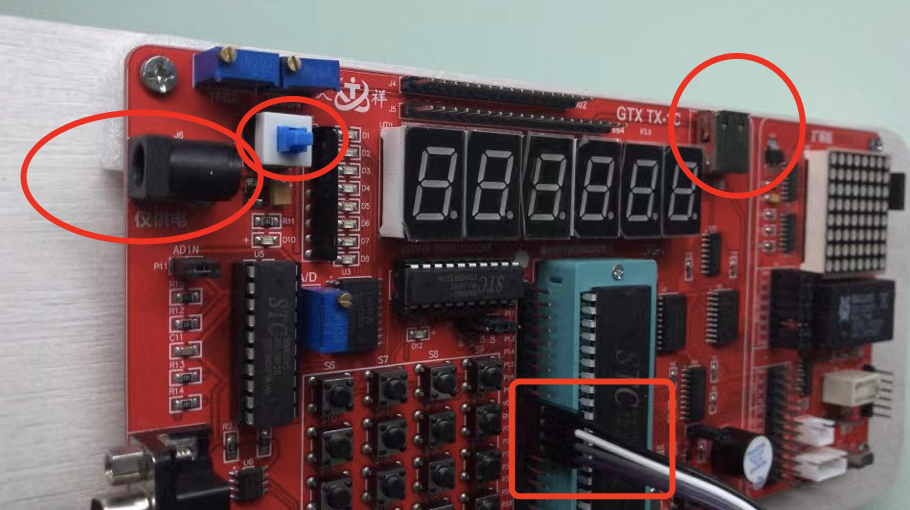

这个接法是支持供电和传输数据的。
因此,接好线以后,原先的usb供电线,就可以拔掉了。
学习板左上角的蓝色电源开关,也随之失效。

file

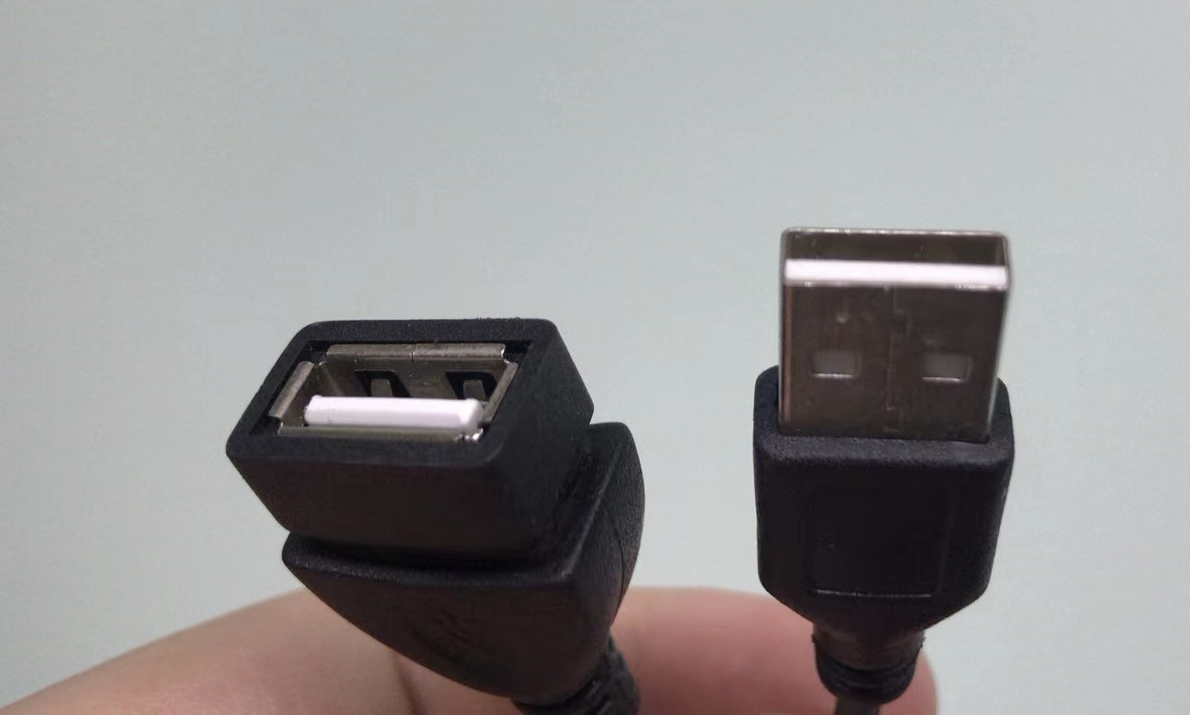

接下来,需要一根USB延长线,将烧录器和电脑连接起来。
延长线的一头,是USB公头,另一头,是USB母头。

file

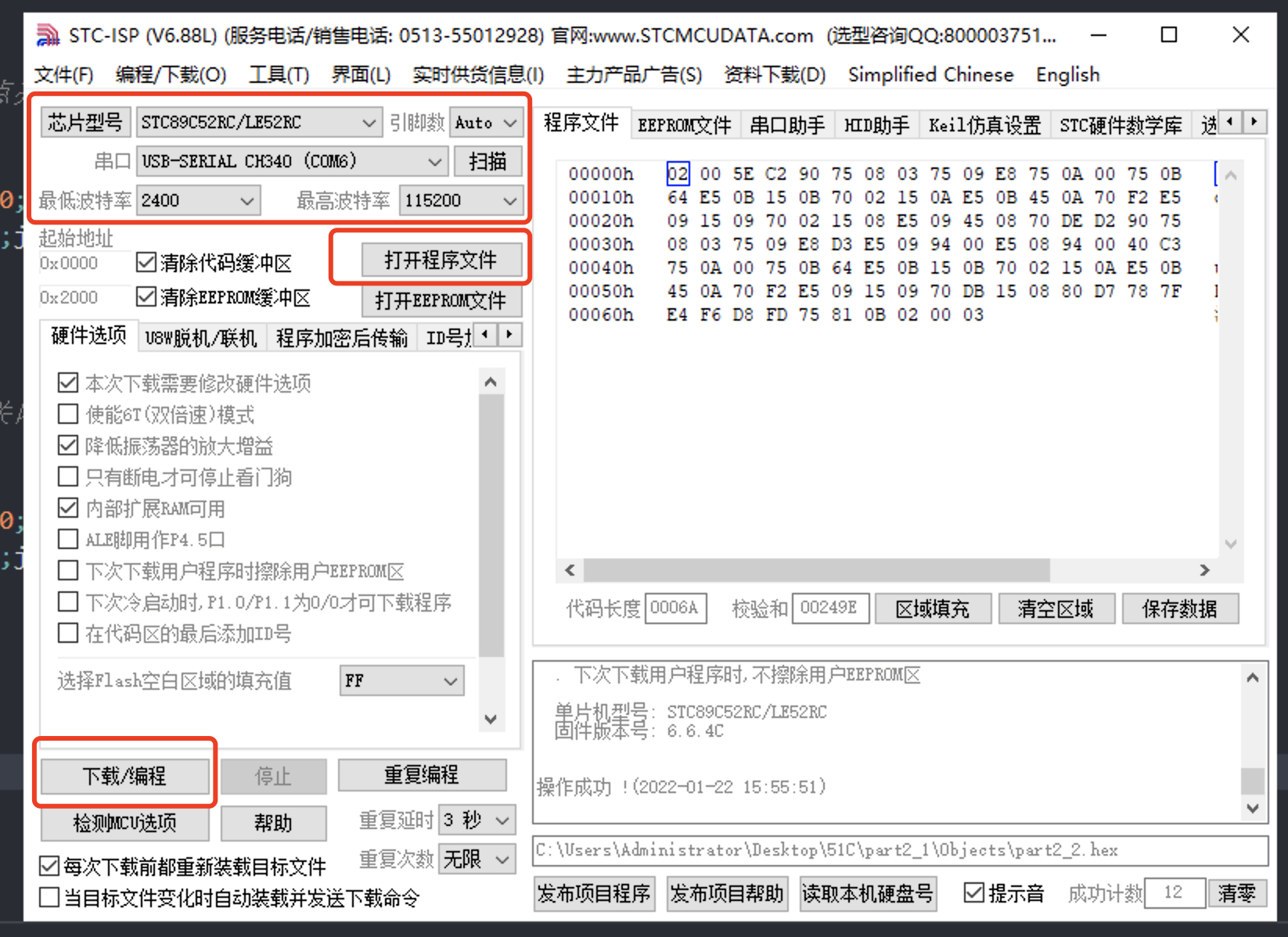

烧录程序

  • 在VSCode中编写c语言程序
  • 构建hex二进制文件
  • 在STC烧录软件里,打开hex文件
  • 点击下载按钮,学习板会自动重启并写入程序。

通过编程器,实现了烧录时自动重启学习板,避免了人工按压电源按钮。还是挺方便的。
美中不足的,是这个编程器没有开关。要是能加个开关,就能实现闲置时主动断电,延长电路板的寿命了。
