用GC7555AD多功能时基电路在面包板上制作交替闪烁的LED

运行效果:红灯和蓝灯交替闪烁。

调节电位器的旋钮,可以修改闪烁的速度。
拧到最大档位,由于闪烁速度太快,人眼看不出来闪烁了,感觉就是两个灯常亮。

电路图,来自《电子设计从零开始》(第2版)P87
file

主控芯片,百度搜芯片名称和型号,竟然找不到该芯片的详细资料
file

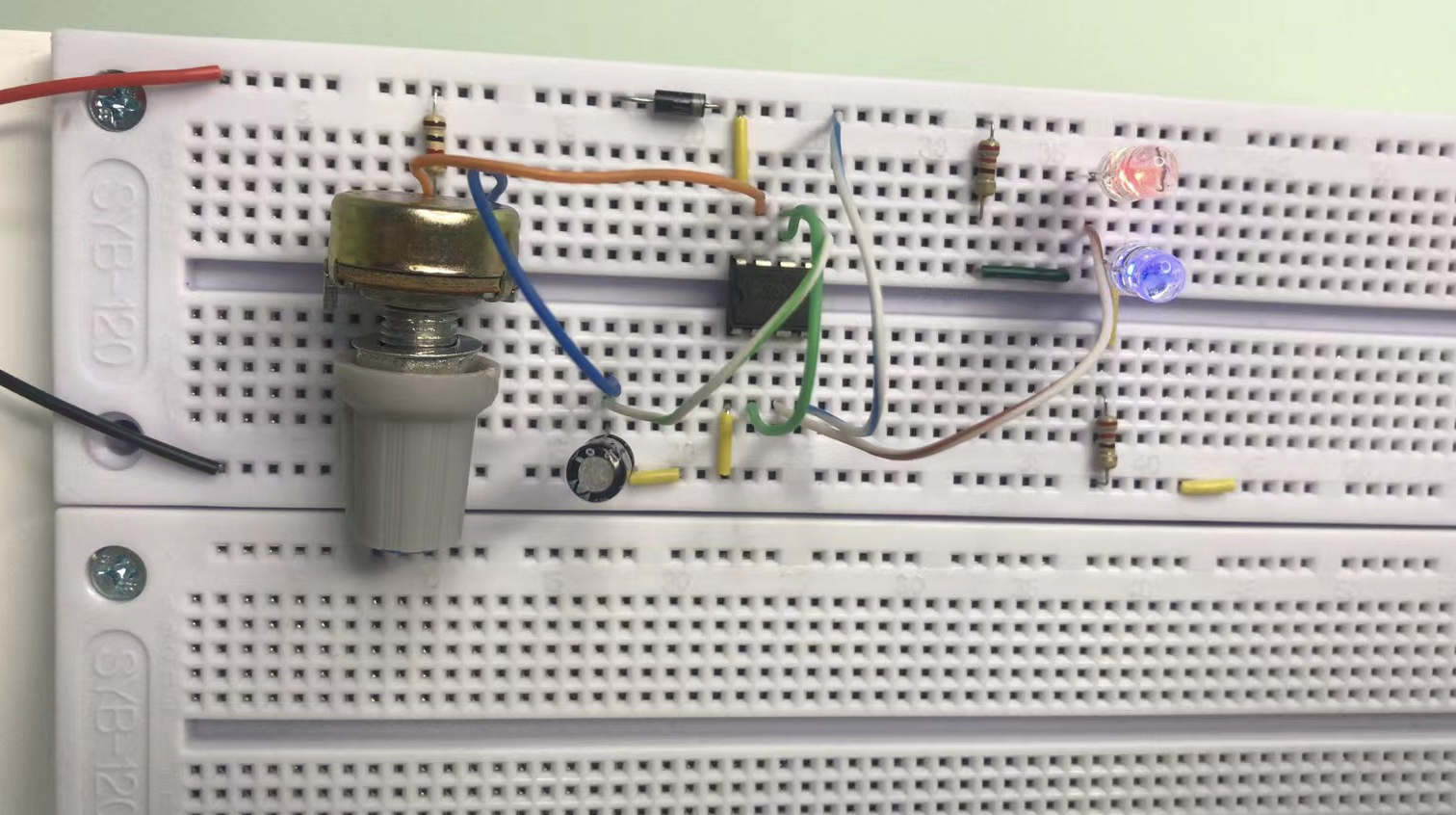

电路搭建实际效果
file

补充

555定时器的引脚排列:
1——接地(负极);2——触发端;3——输出端;4——复位端
5——控制电压;6——阈值电压;7——放电端;8——电源端(正极)

file
